蔡司DuraMax
车间的理想之选

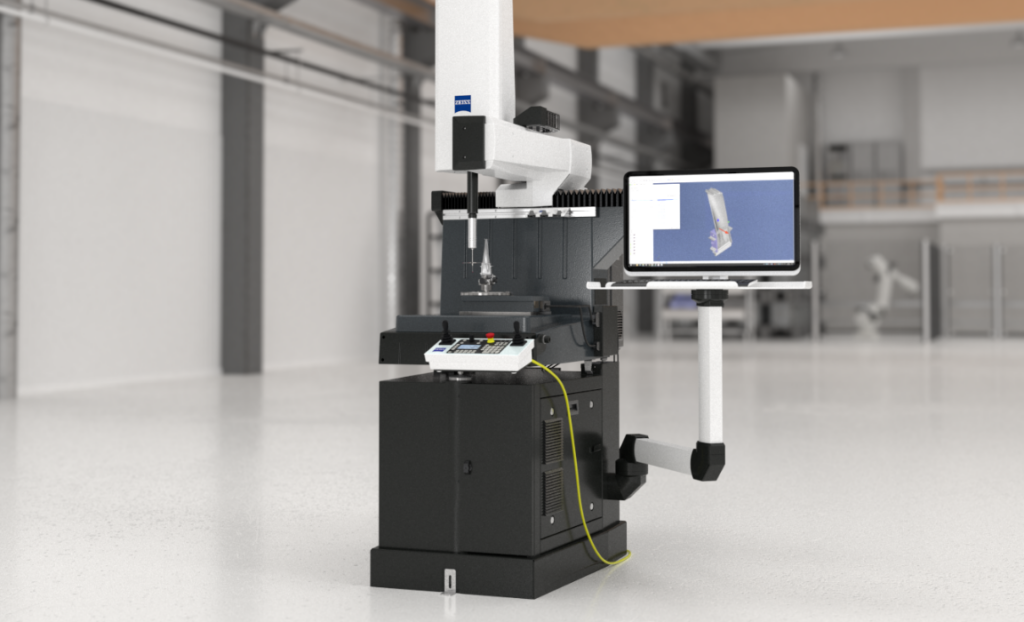

特别是在生产环境中，对质量保证和三坐标测量机的要求很高。蔡司DuraMax集稳固性、准确性和高效性于一体，是直接在生产车间进行在线测量的理想之选。蔡司DuraMax不会受恶劣的外部环境影响，甚至耐受高温。与蔡司VAST XXT传感器结合使用，无需固定量具，即可实现快速单点测量以及对轮廓和自由曲面的扫描。
效率
理想的测量体积/占地面积比
- 节省空间的设计，占地面积小
- 易于获得的大测量体积
- 可从三面及上方装载
- 无需压缩空气

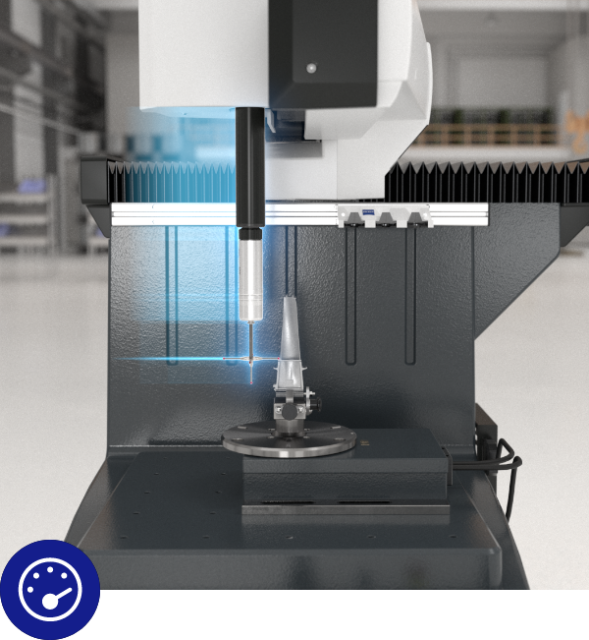

速度
操作时间缩短，测量快速
- 使用蔡司VAST XXT进行快速扫描
- 使用蔡司VAST进行单点测量
- 蔡司Duplex System有助于提高通量
- 利用转台进行四轴测量

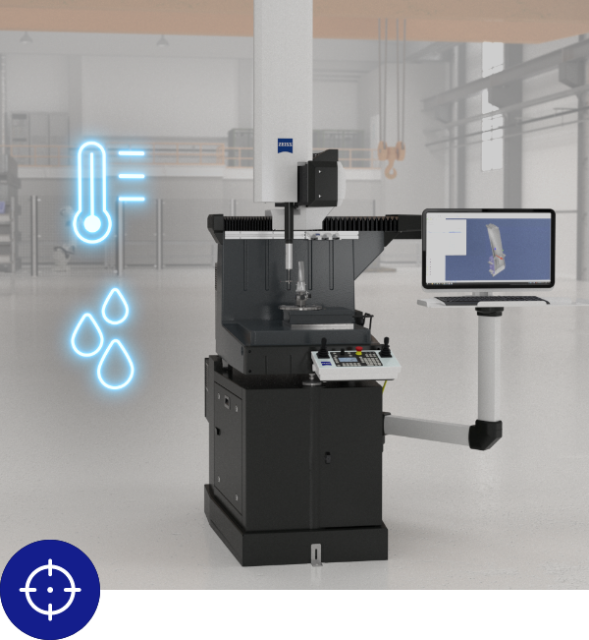

精度
恶劣环境下也能获得准确结果
- 防尘、防潮
- IP54等级的车间基底
- 玻璃陶瓷罩片可提供热稳定性
- 直线式驱动螺母和滚珠轴承导轨系统，所有轴上都附带覆盖式导轨
- 标配被动减震
配备齐全以应对挑战
了解蔡司DuraMax的特有功能

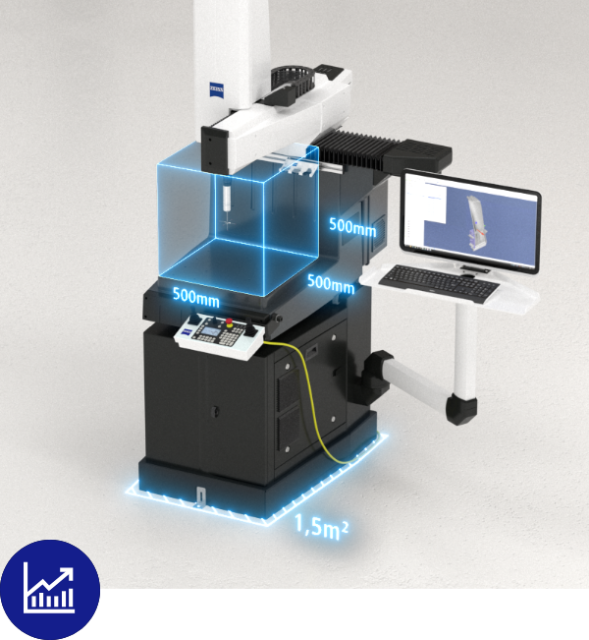

体积测量：蔡司DuraMax提供极具优势的测量体积/占地面积比。出色的可及性、对测量体积的清晰视野以及可从三面和上方的理想工作高度进行装载，设计符合人体工程学，提高了安全性并缩短操作时间。
温度电阻率：所有轴都配备了玻璃陶瓷片。它们不会随温度升高而膨胀，能够在+18 °C至+30 °C的温度范围内稳定地进行测量。IP54的底座可保护计算机硬件。
气浮震动：作为可选项，能够防止地面震动对测量结果产生影响，并提供自动水平控制。同时它也可以加装到蔡司DuraMax和蔡司O-INSPECT上。
HTG版本
温度敏感性更低，更坚固耐用
了解如何成功使用蔡司DuraMax
蔡司DuraMax HTG
温度敏感性更低，更坚固耐用

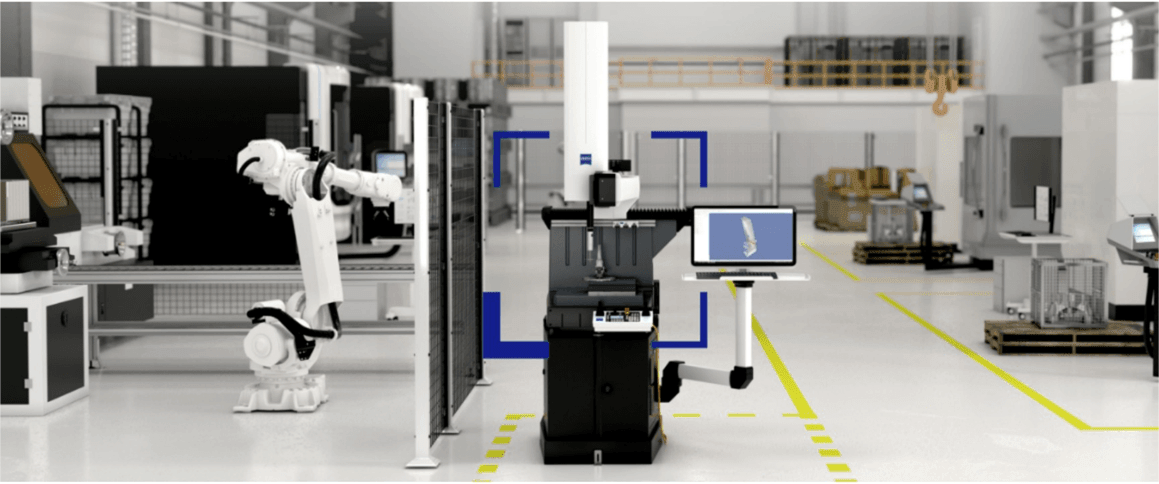

蔡司DuraMax HTG提供极广泛的温度范围和极高的温度梯度，并可在生产现场及自动化系统中进行操作。它能在执行测量任务时更好地抵抗环境影响，提供更大灵活性。
亮点
- 在高温下也可准确测量
- Zerodur罩片可抵抗极小的热膨胀
- 温度传感器用于工件温度校正
- X轴和Y轴上有附加过滤垫，防污防尘

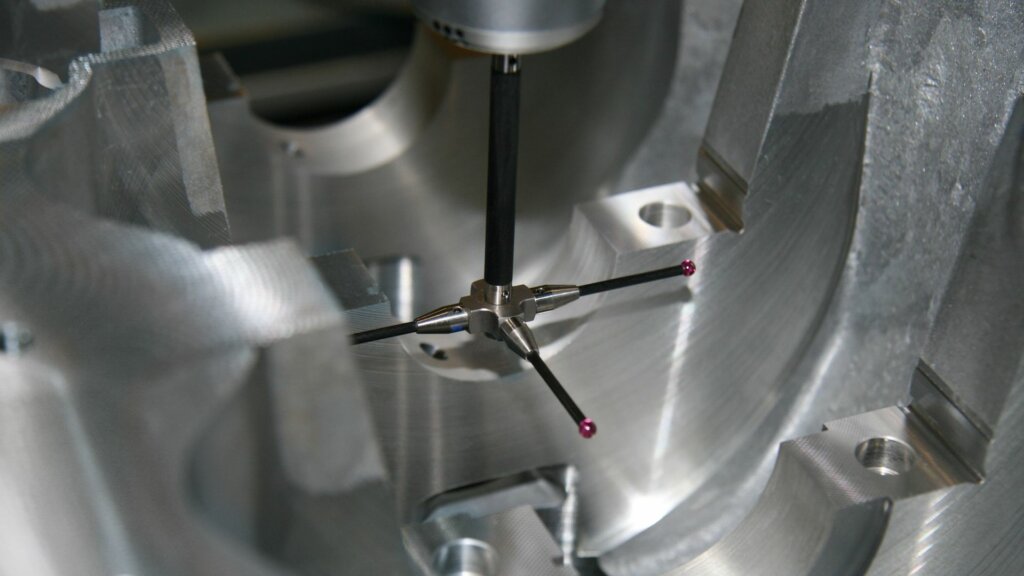

快速的接触式单点探测
蔡司DuraMax与蔡司VAST probing（蔡司ZVp）具有缩短测量时间的优势，从而降低操作成本。使用ZVp模式可将单点探测的测量时间缩短30%。
机器也能灵动
大众汽车提高发动机生产过程中的质量检测效率
适合每个测量任务的解决方案
蔡司集成系列
蔡司集成系列的产品范围广泛，能够灵活扩展您的测量解决方案，实现与现有流程的理想整合，并提高生产率和通量。

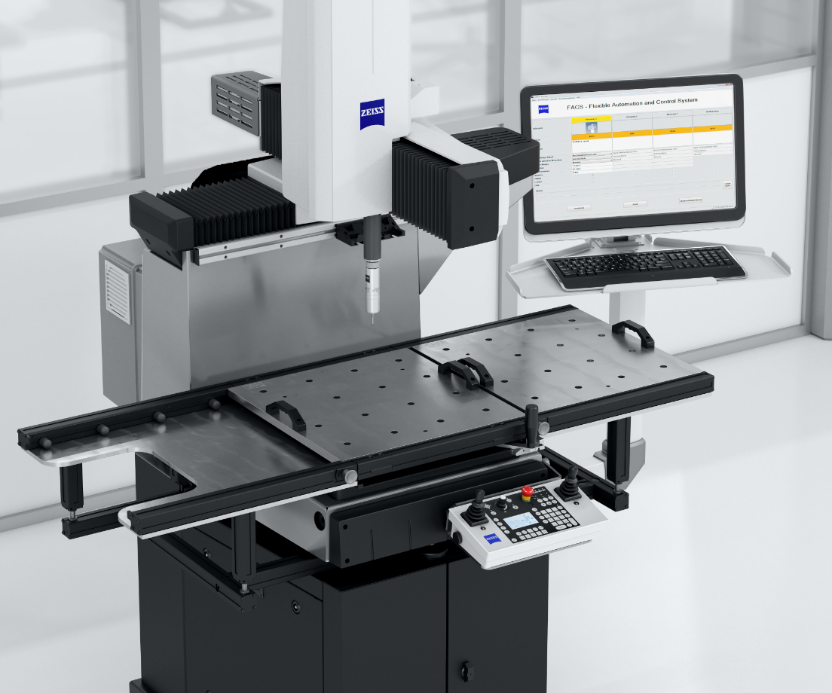

双工位系统
蔡司DuraMax的双工位系统提高了机器利用率，因为工件可以在测量过程中同时夹紧和松开。此外，该系统针对部件处理做出了人体工程学的改进，并防止对测量传感器造成破坏。
- 优化的三坐标测量机利用率
- 保持工件的高效率
GageStation
借助蔡司PiWeb，GageStation将手持测量设备的测量数据与三坐标测量机的测量数据相结合，通过触摸屏和测量报告模板，以易于理解的方式将其可视化。GageStation所需空间较小，可避免受生产环境中可能改变测量结果的环境因素干扰。
将所有质量数据整合于一份报告中
数据采集不依赖于测量设备
集中数据处理
抵御外部环境干扰
与蔡司DuraMax和蔡司光学系列相兼容。

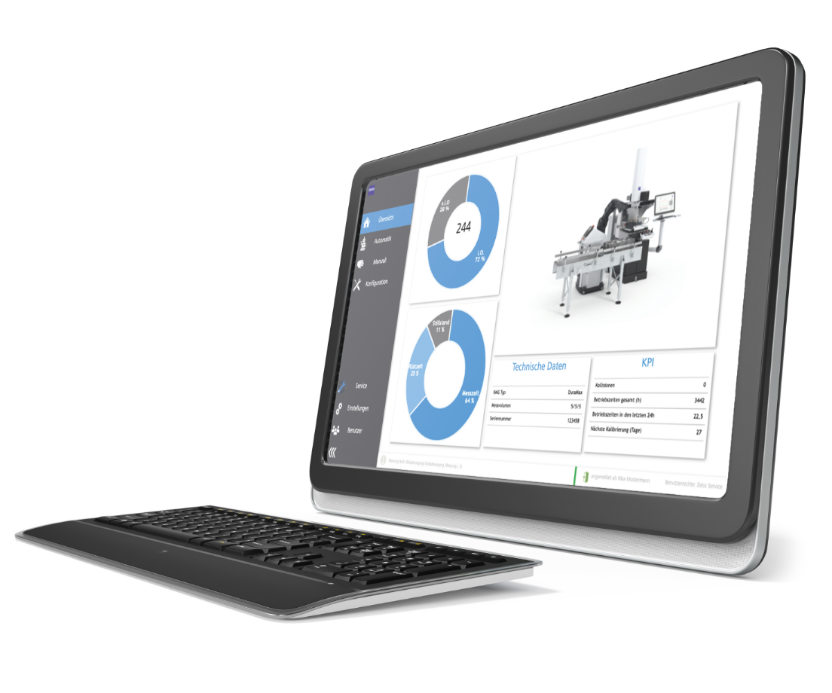

自动化界面
蔡司自动化界面让您能够轻松实现测量设备的自动化，无需任何工程设计。除启动检查计划、提供测量结果或机器状态的反馈外，您还可通过应用程序控制三坐标测量机的外围设备。在该界面还为蔡司集成系列的所有产品进行了预配置。例如只需点击几下，便可轻松对自动夹具或托盘送料的功能进行配置。您所开发的定制化夹具也可通过配置进行控制。
轻松实现三坐标测量机外围设备的自动化
- 标准化的通信接口：OPC UA、Profinet、EthernetIP
- 工厂操作人员、测量技术员、安装人员或维护人员可以通过用户管理查看其确切需求
- 可切换为自动或手动模式，即使是未经专业培训的操作人员也可轻松操作
- 无需复杂的PLC编程，通过点击即可直接在用户界面中进行简单配置
- 项目风险和成本较低，可实现高效调试
技术参数
蔡司DuraMax
DuraMax | DuraMax HTG | |
测量体积 | 500 × 500 × 500 mm3 | 500 × 500 × 500 mm3 |
长度测量误差E0，单位μm | 2.4 + L/300 18°C – 22°C | 2.2 + L/300 18°C – 22°C |
扩展的温度范围（蔡司TVA 1）E0/E40，单位µm | 2.7 + L/250 18°C – 26°C | 2.5 + L/250 18°C – 26°C |
扩展的温度范围（蔡司TVA 2）E0/E40，单位µm | 2.9 + L/200 18°C – 30°C | 2.7 + L/200 18°C – 30°C |
扩展的温度范围（蔡司TVA 3）E0/E40，单位µm | 不可用 | 3.9 + L/100 15°C – 40°C |
软件 | 蔡司CALYPSO | 蔡司CALYPSO |
接触式传感器 | VAST XXT TL 3 | VAST XXT TL 3 |
测针长度 | 径向可达65 mm（星形测针） | 径向可达65 mm（星形测针） |
测头直径 | 0.3 – 8 mm | 0.3 – 8 mm |
