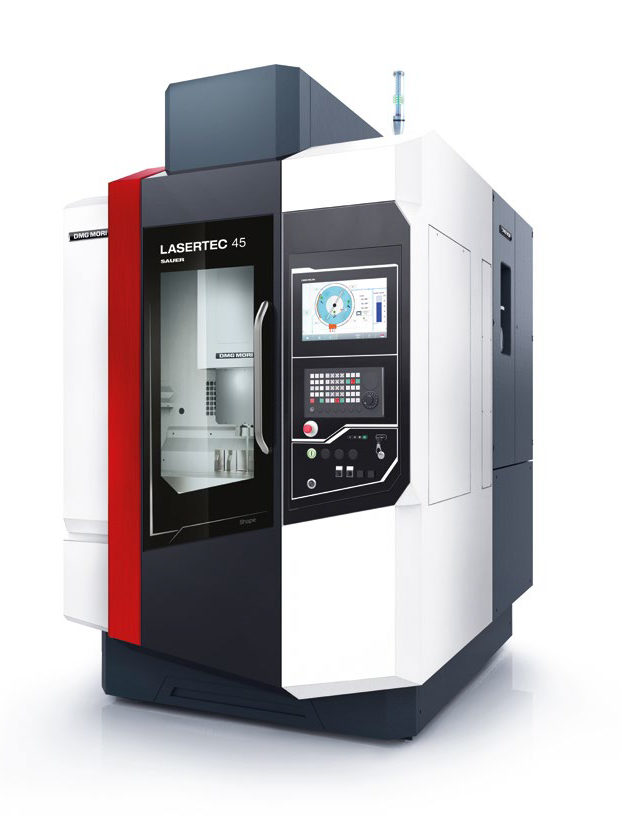

LASERTEC 45 Shape
全新标杆的高精度3D激光烧蚀和激光纹理加工
| LASERTEC 45 Shape | |
|---|---|
|
X 轴最大行程 |
700 mm |
|
Y 轴最大行程
|
420 mm
|
|
Z 轴最大行程 |
485 mm
|
|
最大工作台承重 |
100 kg
|
|
工作台直径
|
200 mm
|
Specifications
| Working room | ||
|---|---|---|
|
Traverse path in X / Y / Z |
mm
|
700 / 420 / 380700 / 420 / 380
|

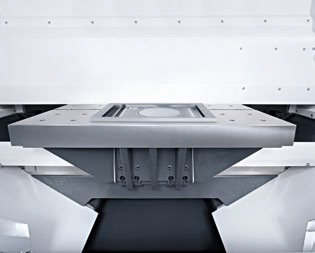

| Working table／Workpieces | ||
|---|---|---|
|
Table size（3-axis-version） |
mm
|
840 x 420 |
|
Max. workpiece weight（3-axis-version） |
kg |
400 |
|
Max. workpiece dimensions（5-axis-version） |
mm |
Ø300 x 200 |
|
Max. workpiece weight（5-axis-version)
|
kg |
100 |
|

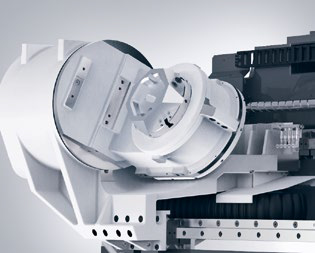

Rotary axis（C-axis） |
* |
360 |
|
Swivel range（A-axis） |
* |
-100 to +120 |

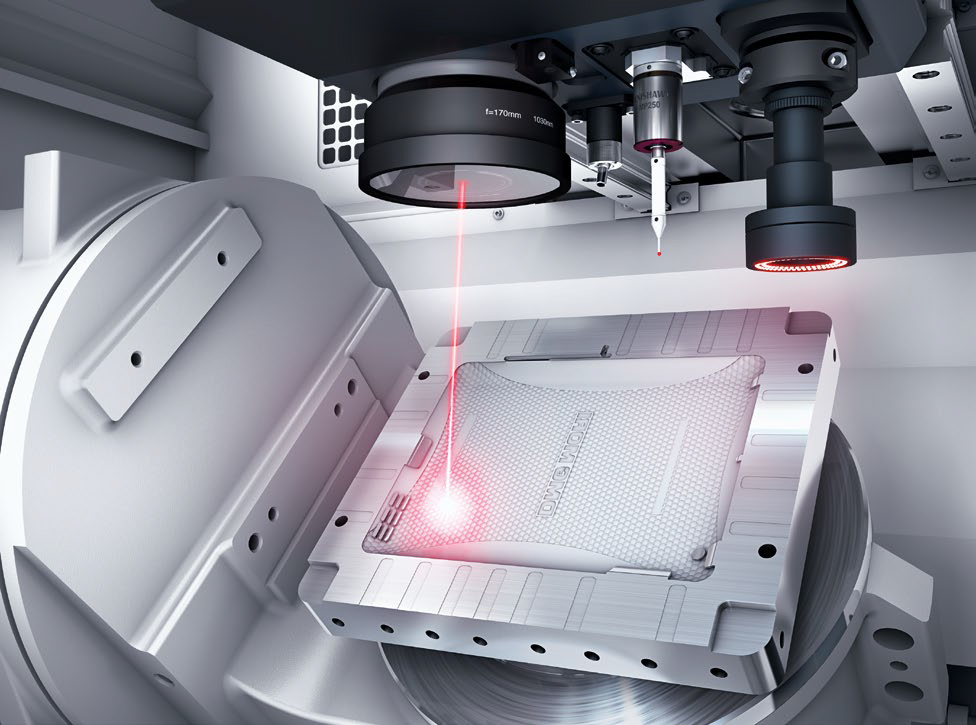

| Laser source | ||
|---|---|---|
|
Pulsed fibre laser（Standard / Option） |
Watt |
20 / 100 |
| Linear axes（X / Y / Z） | ||
|---|---|---|
|
Rapid traverse |
mm
|
60 / 60 / 60
|
|
Max. acceleration in X / Y / Z
|
m/sec² |
10 / 10 / 18
|
|
Max. feed
|
kN |
5 / 5 / 5
|
|
Pmax nach VDI / DGQ 3441 (in- / direct measuring systems)
|
mm |
0,020 / 0,008
|
|
Pmax nach JIS B6330-1980 (in- / direct measuring systems)
|
mm
|
0,010 / 0,005
0,010 / 0,005
Machine data
|
| Machine data | ||
|---|---|---|
|
Width x depth
|
mm
|
1.650 × 2.340
|
|
Machine height
|
mm
|
2,580
|
|
Machine weight
|
kg |
3,400
|
| Control | ||
|---|---|---|
|
Pulsed fibre laser（Standard / Option） |
Watt |
20 / 100 |
