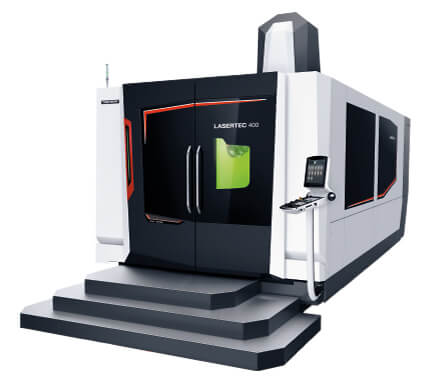

LASERTEC 400 Shape
| LASERTEC 400 Shape | |
|---|---|
|
X 轴最大行程 |
4,000 mm
|
|
Y 轴最大行程
|
2,000 mm
|
|
Z 轴最大行程 |
1,200 mm
|
|
最大工作台承重 |
20,000 kg
|
FEATURES
-

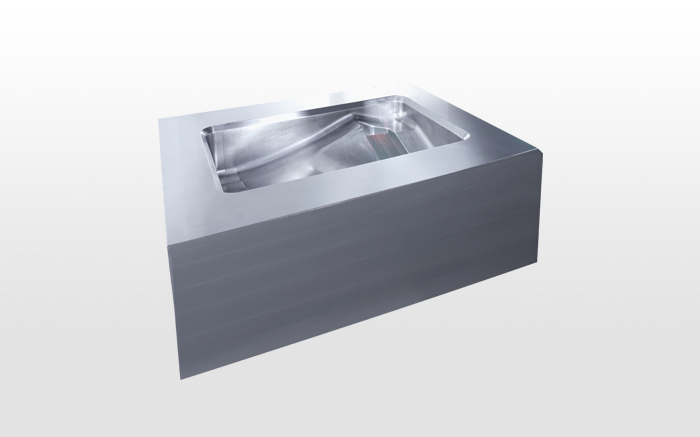

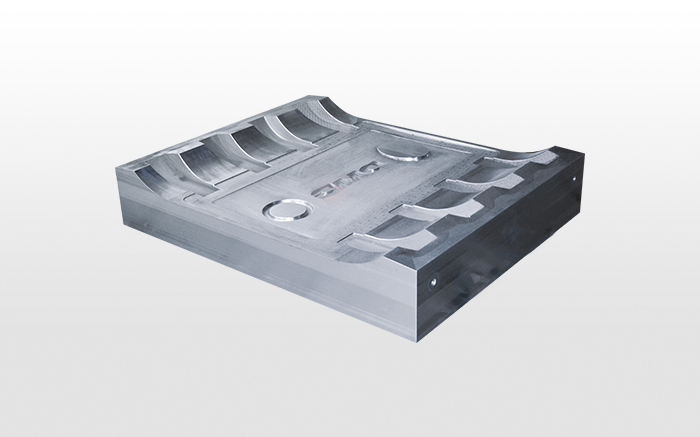

注塑模的自由曲面上的个性化和高难度3D纹理‧ 高重複精度和高轮廓精度
‧ 多种激光器，满足不同应用要求
‧ 优异的轮廓锐度和重现性
‧ 环保地加工表面纹理 -
先进的複合技术：XXL级的5轴铣削与激光纹理加工‧ 龙门式紧凑型的结构和高稳定性的激光烧蚀机床，三点支撑结构，更高刚性
‧ 全面地加工，在一台机床上进行铣削和5轴激光纹理加工
‧ 最大工件重量达10,000 kg -
集成的数字化工艺链：从构思到纹理再到带纹理的最终注塑模。‧ 负片效果的LASERSOFT 3D纹理：从灰度点图到最终带纹理的工件
‧ 即使较大曝光面，也无过渡“补丁”，无限制的个性化纹理设计 -
DMG MORI的CELOS配21.5" ERGO line和SIEMENS 840D solutionline‧ CELOS控制系统全面兼容工业4.0
-

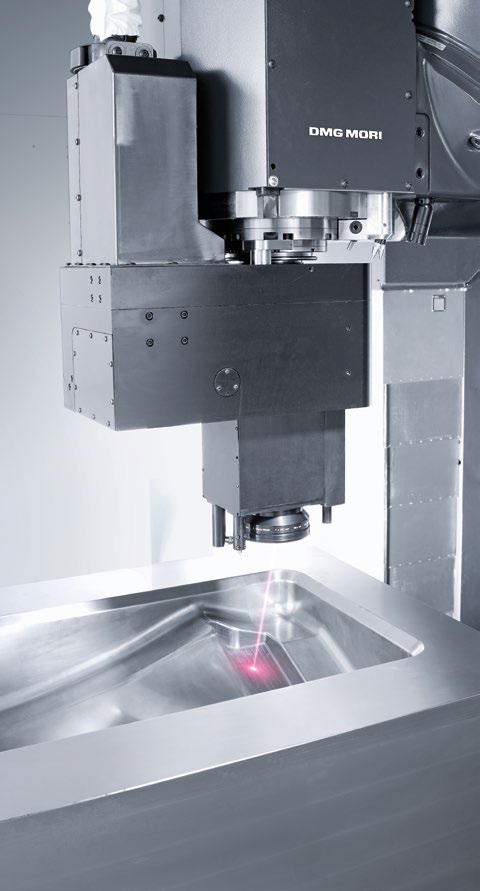

全新技术‧ 100 W（1,000 kHz）的光纤激光器和新颖的紧凑型镭射头设计，Z轴多189 mm行程
‧ 高速扫描模式，振镜在高速扫描也可获得相同的纹理加工品质
‧ 高速Z-Shifter(第三光学轴)扫描速度高达5m/s（理论上曲面为3m/s）大幅度缩短加工时间
‧ 透过LASERSOFT 3D软件的纹理处理流程：可完成纹理灰度图到最终有纹理的工件
‧ 即使在曲面上有多种纹理设计，纹理之间也能平顺过度，可以无限制的个性化纹理设计
Specifications
| Work Area | |
|---|---|
|
Max. X travels |
4,000 mm |
|
Max. Y travels
|
2,000 mm |
|
Max. Z travels
|
1,200 mm |
| Table dimensions | |
|---|---|
|
Max. table load
|
20,000 kg
|
| Workpiece dimensions | |
|---|---|
|
Max. worpiece hight
|
1,000 mm |
| LASER | |
|---|---|
|
Type (Standard)
|
Nano second pulsed-fiber laser
|
|
Power (Standard)
|
100 W
|
| Rapid traverse | |
|---|---|
|
Max. X axis
|
50 m/min
|
|
Max. Y axis
|
50 m/min
|
|
Max. Z axis
|
50 m/min
|
