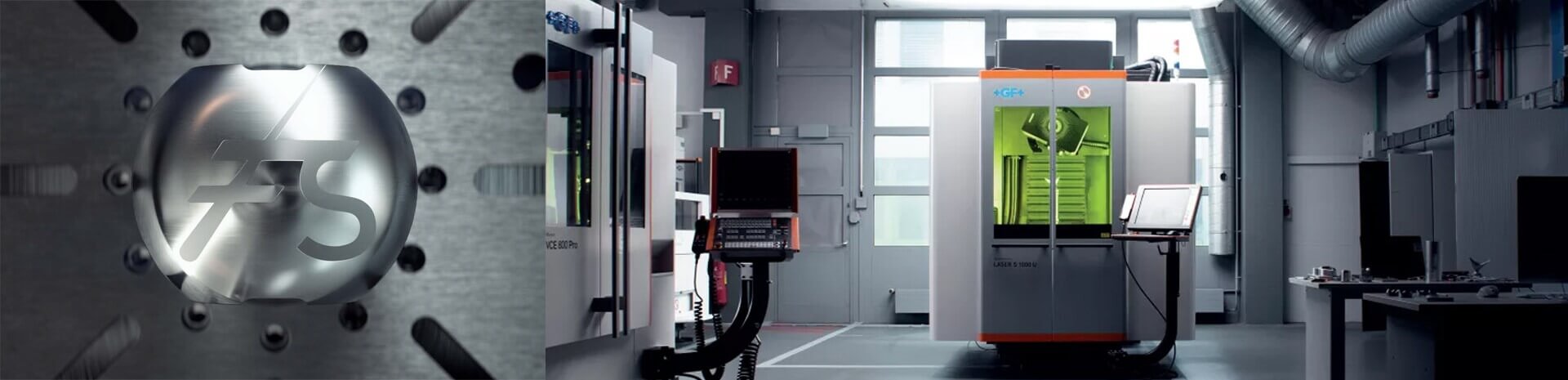

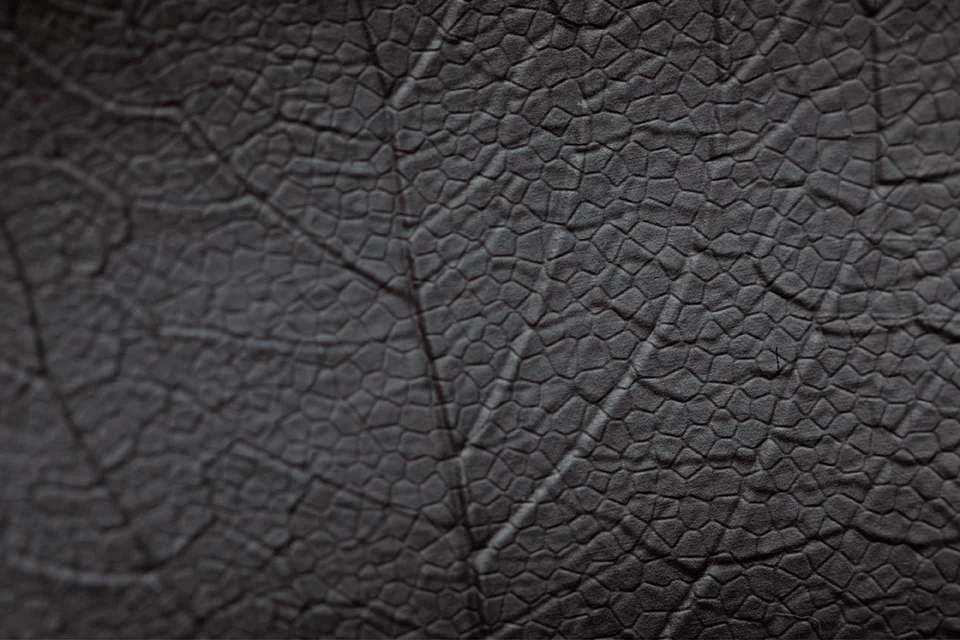

LASER S 1000/1200 U Fs 飞秒雷射：以光的速度实现最细微的细节

当您的优先考虑因素是品质、生产力、精细度和灵活性时，您需要一个出色的解决方案来满足您的应用需求。
新的LASER S 1000和1200 U fs现在配备了飞秒雷射源，可用于刻划和纹理大型零部件，实现最高品质和最细微的细节。
加工新的材料范围，并获得重要的生产力提升。

超短脉冲激光：在光速下创造最精细细节的能量

结合我们突破性的飞秒雷射烧蚀技术与专属软件解决方案，让LASER S 达到效能的全新境界。这就是超短脉冲雷射的能力

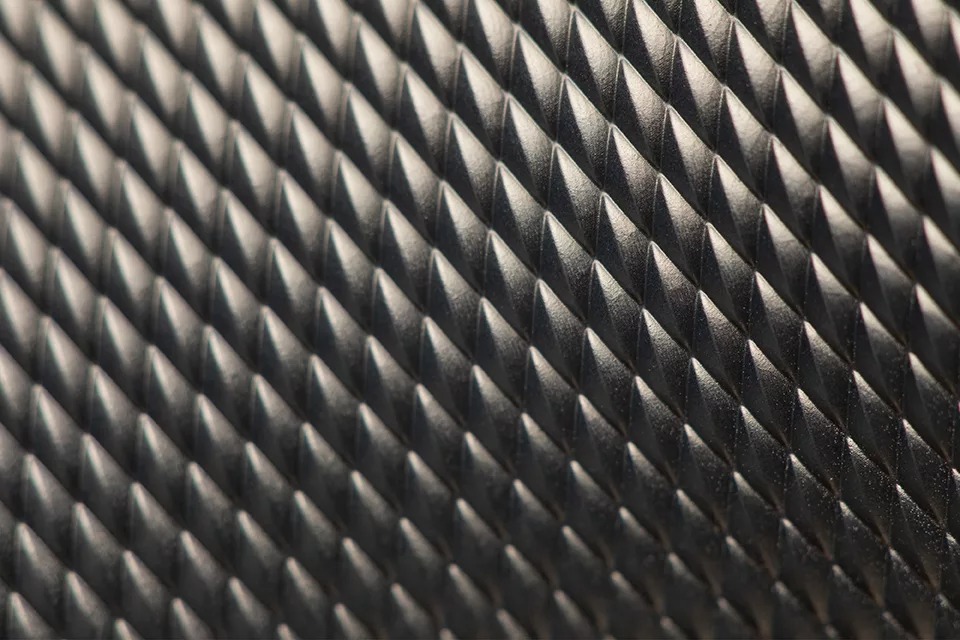

微细加工能力

新的飞秒激光解决方案正在改变您可以获得的结果。它们允许实现更锐利的几何形状、更低的Ra值和更高的亮度。这些新能力将激光引入微细加工领域，可以与传统技术（例如铣削）结合使用，适用于许多应用，如汽车照明

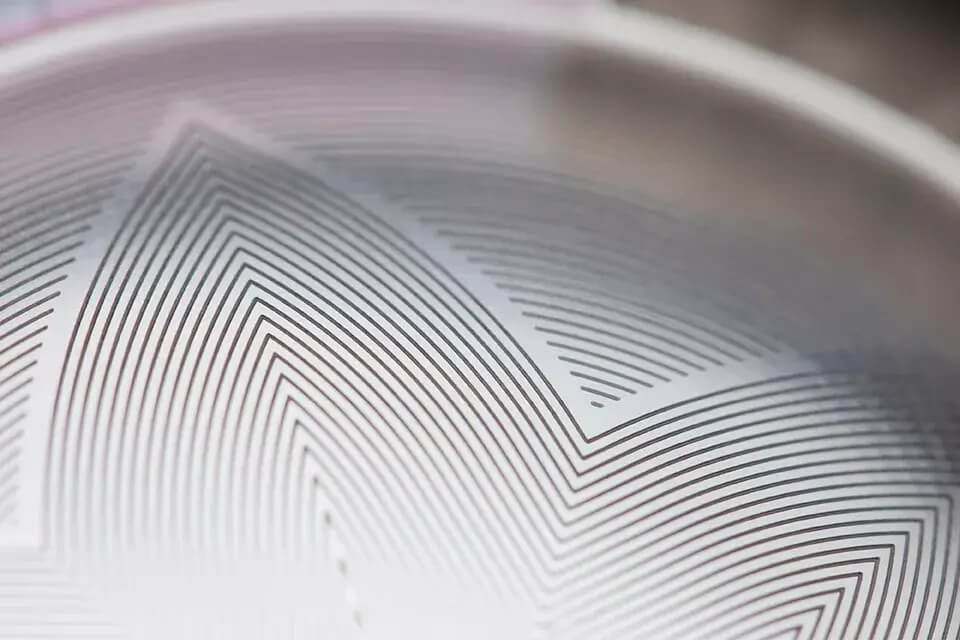

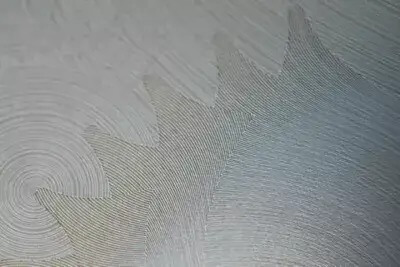

3DCurves™

以新的方式创建细线图案和纹理。不再需要依赖基于灰度位图的传统划线过程。相反，3DCurves™ 可以直接使用单个连续的激光路径来跟随每个单独的折线进行雕刻

双源纳秒－飞秒

在同一台机器上配置两个激光光源，分别具有纳秒和飞秒的脉冲持续时间，并能够快速切换到另一个，提供了极大的灵活性。根据应用或期望的结果，可以结合和变化性能、品质甚至着色

Flexiblast™

基于GF Machining Solutions的特有喷砂能力，将其与灰度图像相结合，并控制其强度。现在，可以在任何材料上呈现高清晰度的照片写实图像。此外，它让用户能够在非常浅的纹理中增加深度感，同时无需进行任何硬件修改，大幅减少生产时间

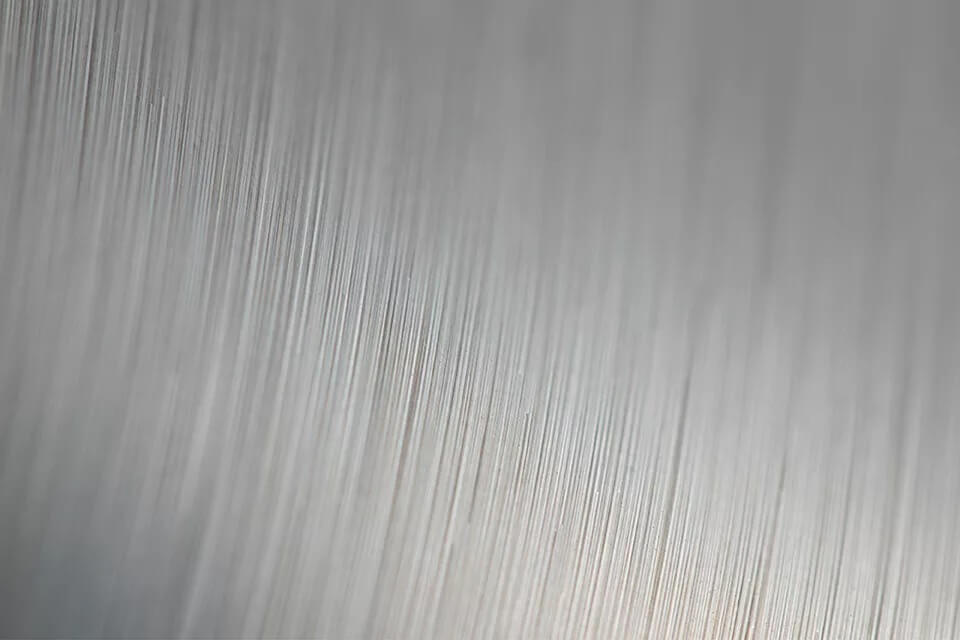

微细加工能力

刷纹图案从未如此整洁和精确。此外，与传统的机械技术不同，无论零件的复杂程度如何，您都可以完全控制刷纹效果的形状和方向

双源纳秒－飞秒

使用飞秒激光光源可以实现对传统上由下沉电火花加工（Die-sinking EDM）制造的空腔进行精确的微细加工。对于模具和模具应用来说，这是一个革命

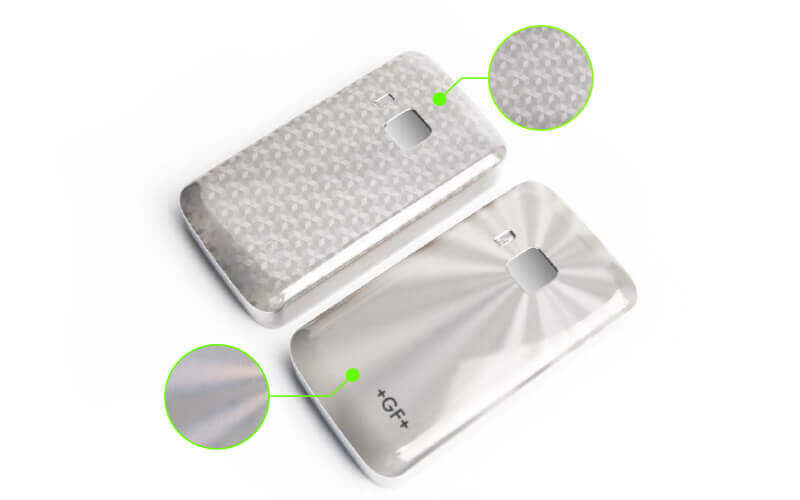

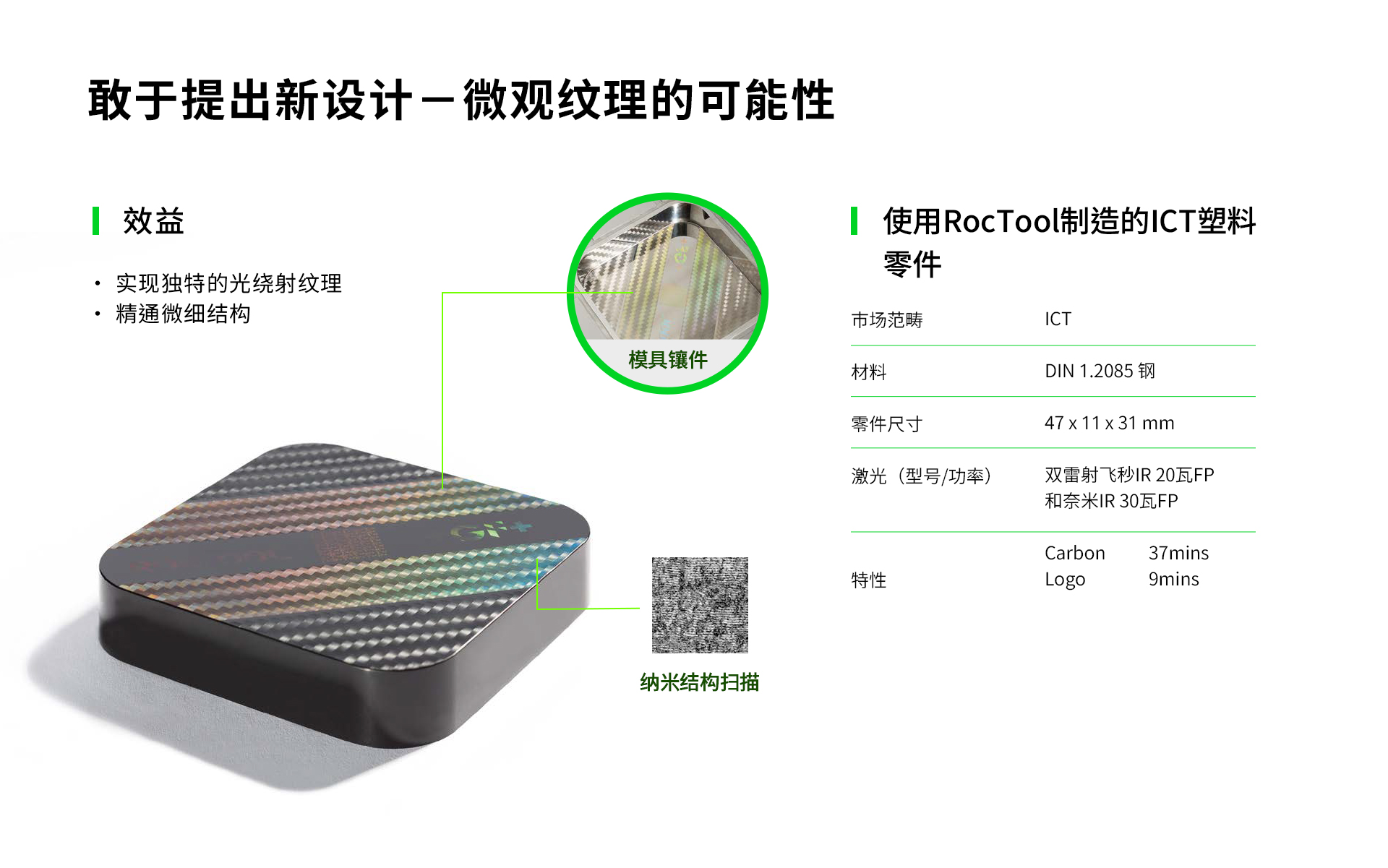

新的消费电子产品设计

飞秒雷射技术与我们独特的软件结合使用，在ICT元件设计方面推动了极限，例如在智能手机生产中使用的模具。品牌有机会利用这个强大的工具来创造独特的客户体验和品牌形象。此外，我们的最新技术发展对生产率产生积极影响，进而降低成本，实现更快的投资回报。

革新汽车设计

多亏超短脉冲激光的独特功能，汽车头灯设计师可以发挥他们的创造力，同时满足新的市场需求和性能要求。全新的飞秒雷射解决方案使得更锐利的几何形状、更好的表面粗糙度、更细微的细节以及光滑的表面成为可能。此外，用户可以在5轴雷射加工中提高生产力，并享受加工甚至最坚硬材料的可能性。

在零件生产中提高品质

提高制造灵活性
提高制造效率
毫不妥协地创新
简化并确保您的零件制造

设备规格

LASER S 1000 U
LASER S 1200 U
LASER S 2500 U

Main Specifications
Machine dimensions*	2240 x 2678 x 2645 mm 88.2 x 105.4 x 104.1 in
Space required for installation	3400 x 4000 mm 133.9 x 157.5 in
Machine weight	6500 kg 14330 lbs
Focal length	FSTC100/FS163/FS255 Type
Nanosecond pulsed Laser	50 W Flexipulse/100 W Flexipulse
Ultrashort pulsed Laser	20 W Femto Flexipulse Infrared FD

Electrical and pneumatic supply
Nominal power	8 kVA
Air pressure	6 bar
Required air output flow	300 l/min

Printing specifications
X, Y, Z travels	1000 x 550 x 880 mm 39.4 x 21.7 x 34.6 in
Travel Laser head: A	180 °
Travel machine table: B	720 °
Table dimensions	380 mm 15 in
Distance floor to table	925 mm 36.4 in

Working area
Max workpiece dimensions	Ø 660 mm Ø 26 in
Max workpiece machining height	550 mm 21.7 in
Max workpiece weight five axis	150 kg 330 lbs
Full five-axis dimensions	Ø 510 x 480 mm Ø 20 x 18.9 in

*寬度 x 深度 x 高度 **使用 FS163 ***使用 FS255 **** 使用 FS340

Main Specifications
Machine dimensions*	2240 x 3404 x 2932 mm 88.2 x 134 x 115.4 in
Space required for installation	3500 x 5000 mm 137.8 x 196.9 in
Machine weight	9170 kg 19180 lbs
Focal length	FSTC100/FS163/FS255 Type
Nanosecond pulsed Laser	100 W Flexipulse
Ultrashort pulsed Laser	20 W Femto Flexipulse Infrared FD

Electrical and pneumatic supply
Nominal power	8 kVA
Air pressure	6 bar
Required air output flow	300 l/min

Printing specifications
X, Y, Z travels	1200 x 900 x 1200 mm 47.2 x 35.4 x 47.2 in
Travel Laser head: A	180 °
Travel machine table: B	720 °
Table dimensions	800 mm 31.5 in
Distance floor to table	1030 mm 40.6 in

Working area
Max workpiece dimensions	Ø 810 * mm Ø 31.9 * in
Max workpiece machining height	850 * mm 33.5 * in
Max workpiece weight five axis	1200 kg 2646 lbs
Full five-axis dimensions	Ø 560 x 710 * mm Ø 22 x 28 * in

*寬度 x 深度 x 高度 **使用 FS163 ***使用 FS255 **** 使用 FS340

Main Specifications
Machine dimensions*	6,420 x 3,573 x 3,687 mm 252.8 x 140.7 x 145.2 in
Space required for installation	7,125 x 6,304 x 3,804 mm 280.5 x 248.2 x 149.8 in
Machine weight	24,000 kg 52,911 lbs
Focal length	FS340 Type
Ytterbium pulsed laser (Flexipulse)	100 / 150 W

Electrical and pneumatic supply
Nominal power	40 kVA
Air pressure	6 bar
Required air output flow	150 l/min

Printing specifications
X, Y, Z travels	2,500 x 2,000 x 1,200 mm 98.4 x 78.74 x 47.24 in
Travel Laser head: A	240 (-90/+150) °
Travel machine table: B	370 (-185/+185) °
Table dimensions	2,600 x 2,200 mm 102.4 x 86.6 in
Distance floor to table	600 mm 23.6 in

Working area
Max workpiece dimensions	2,700 x 2,300 mm 106.3 x 90.5 in
Max workpiece machining height	1,340 mm 52.8 in
Max workpiece weight	10,000 kg 22,046 lbs
Full five-axis dimensions	Ø 750 x 1,340 ** mm Ø 29 x 52.8 ** in

*寬度 x 深度 x 高度 **使用 FS163 ***使用 FS255 **** 使用 FS340
