如今,自行车在我们的生活中不再只是交通工具,而是一种健康生活的象征、一个彰显个性的媒介。自行车所带来的低碳环保、绿色健康的生活方式,正是“潮人”们所钟爱的。
![](https://www.ratc.com.cn/wp-content/uploads/2022/06/逆向检测-1.jpg)
而自行车配件是对自行车车身所有零部件及附件的统称,按照车身大的结构框架可分为:车架、车胎、脚蹬部件、前叉组件、链条、飞轮等几大类,自行车的车架、轮胎、脚踏、刹车、链条等25个配件中,其基本部件缺一不可。其中,车架是自行车的骨架,它所承受的人和货物的重量最大,按照各配件的工作特点,大致可将其分为导向系统、驱动系统、制动系统。
那现有的零部件检测装置在对自行车零部件进行检测时,如何很好地对零部件进行调节,进而使得检测装置很好地对零部件的不同位置进行检测,提高检测结果的准确性是一个亟待解决的问题。
为此,GOM光学这一精确高效的测量系统的解决方案能够进行生产监控,同时对钢制零件进行批量质量检查,对采购的轮圈进行来料检验。并且可以基于全场扫描数据,对制造的零件进行全面检查,采取针对性的修正措施,从而提高检测结果的准确性。
![](https://www.ratc.com.cn/wp-content/uploads/2022/06/逆向检测-2.png)
自行车产业逆向检测应用项目:
• 逆向工程:透过GOM ATOS 三维扫描仪扫描取得高精度扫描资料,使用逆向软曲面建购,提升产品开发流程;
• 自行车零件:轮圈、车架、前叉、齿盘、手把、曲柄、变速器零件等…
![](https://www.ratc.com.cn/wp-content/uploads/2022/06/逆向检测-3.png)
应用综述
- 新开发、设计阶段
- 工程验证阶段
- 设计验证测试阶段
- 生产验证测试阶段
- 生产抽样检测阶
今天给大家分享下自行车产业逆向检测应用之一:
![](https://www.ratc.com.cn/wp-content/uploads/2022/06/齿盘检测应用-成品检测.png)
齿盘检测应用-成品检测
- 产品检验-成品检验
- 制程检验-冲压检验
- 制程检验-CNC加工检验
- 模具检验-电极放电加电检验
- 量产前检验-小批量30PCS检验
![](https://www.ratc.com.cn/wp-content/uploads/2022/06/逆向检测-4.png)
齿盘检测应用-成品检测
- 产品检验-成品检使用3D扫描方式作全域性比对——可得知齿盘上某几个齿形有异常
![](https://www.ratc.com.cn/wp-content/uploads/2022/06/齿盘检测应用-成品检测-1.png)
齿盘检测应用-成品检测
- 产品检验-成品检使用3D扫描方式作全域性比对-可得知齿盘上某几个齿形有异常
- 上方为CAD,下方为扫描资料,可以清楚看到实际工件加工上并没有到位
![](https://www.ratc.com.cn/wp-content/uploads/2022/06/齿盘检测应用-成品检测-2.png)
齿盘检测应用-成品检测
- 利用全域比对方式确认变形状况
- 不需要切割破坏工件,即可量测尺寸
![](https://www.ratc.com.cn/wp-content/uploads/2022/06/齿盘检测应用-成品检测-3.png)
齿盘检测应用-成品检测
- 利用全域比对方式确认变形状况
- 不需要切割破坏工件,即可量测尺寸
- 断面线彩图分析
![](https://www.ratc.com.cn/wp-content/uploads/2022/06/齿盘检测应用-成品检测-4.png)
齿盘检测应用-成品检测
- 利用全域比对方式确认变形状况
- 不需要切割破坏工件,即可量测尺寸
- 断面线彩图分析
- GD&T量测
![](https://www.ratc.com.cn/wp-content/uploads/2022/06/齿盘检测应用-成品检测-5.png)
齿盘检测应用-制程检验

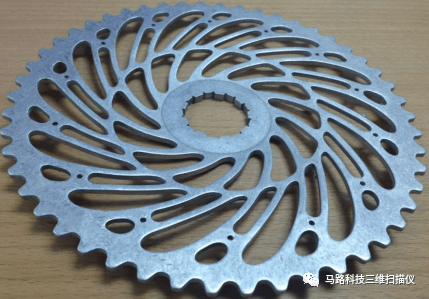

- 此为冲压制程后的工件
- 作检测的目的在于冲压制程后,工件特征是否符合正确。
- 工件未加工到位不一定是设备问题,有可能是产品变形。

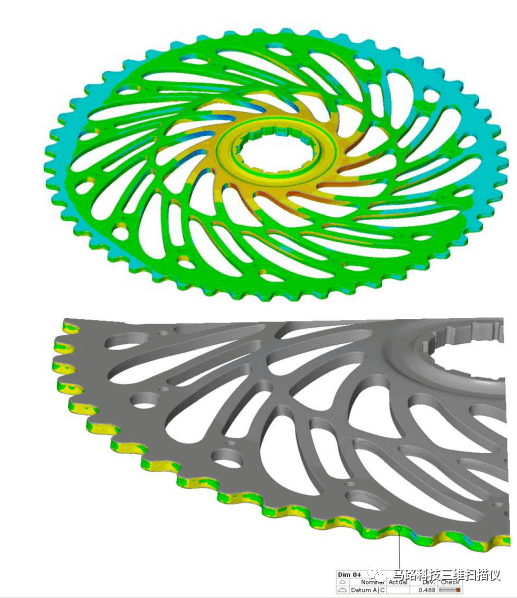

齿盘检测应用-CNC加工检验
- 齿盘于治具上加工扫描检测,目的确认CNC加工后,齿形特征及位置是否正确
![](https://www.ratc.com.cn/wp-content/uploads/2022/06/齿盘检测应用-成品检测-8.png)
齿盘检测应用-CNC加工检验
- 齿盘于治具上加工扫描检测,可得知整圈有加工未到位的情况(有余料)
![](https://www.ratc.com.cn/wp-content/uploads/2022/06/齿盘检测应用-成品检测-9.png)
齿盘检测应用-CNC加工检验
- 齿盘于治具上加工扫描检测,可得知整圈有加工未到位的情况(有余料),整圈同㇐支刀所加工
- 蓝色为CAD剖面线,灰色为实际工件3D扫描资料。
![](https://www.ratc.com.cn/wp-content/uploads/2022/06/齿盘检测应用-成品检测-10.png)
Generated with ATOS Inspect (部分检测报告分享)
![](https://www.ratc.com.cn/wp-content/uploads/2022/06/齿盘检测应用-成品检测-11.png)
检测设备-GOM ATOS Q蓝光三维扫描仪 一机多能

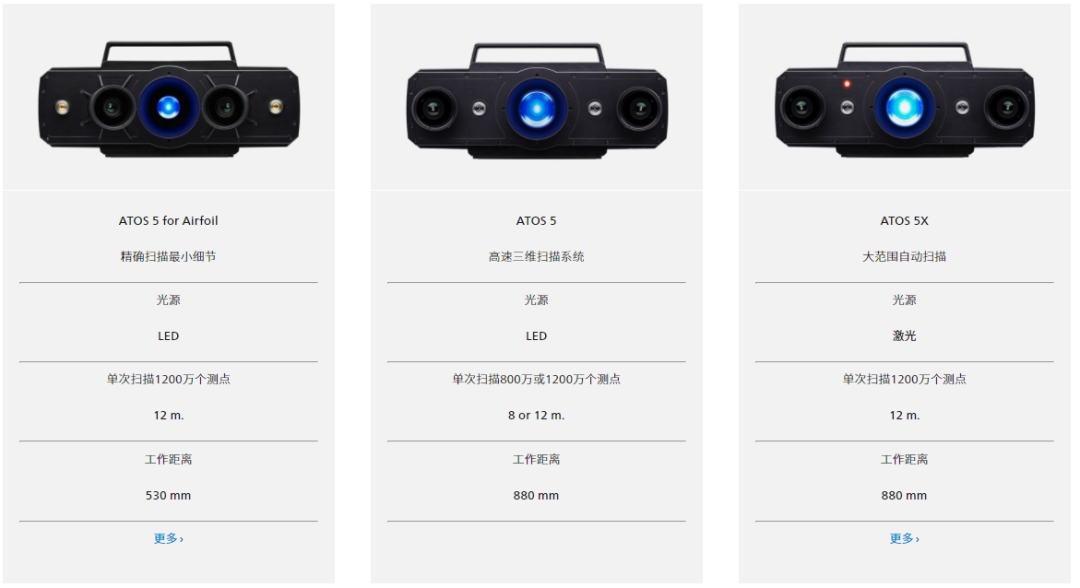

ATOS 5 产品系列
工业化三维计量与高速扫描技术
马路科技为GOM&ZEISS在中国区25余年总销售商,服务行业客户2000+,中国区9个3D技术服务中心,300余人的技术服务团队,24小时在线服务,助力行业客户缩短研发周期,提高生产效率、提升产品品质。全国服务专线:400-002-9998 / 18168980380(微信同号)
