FEATURES
产品特性

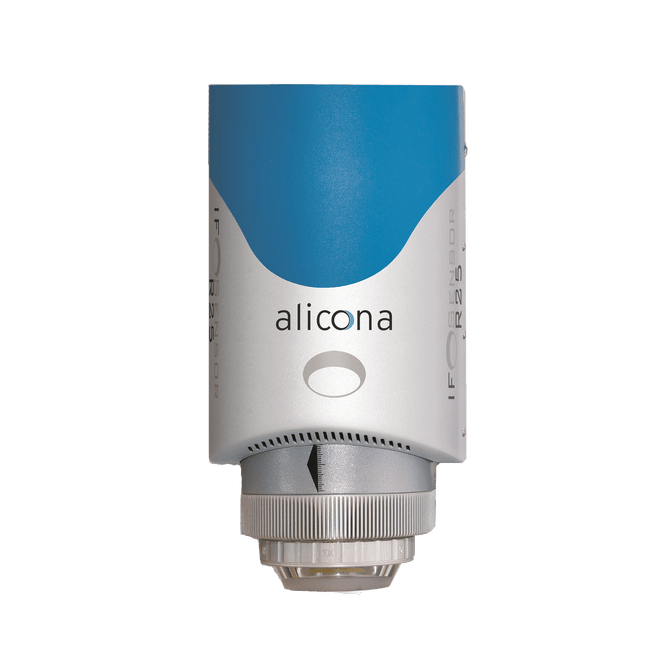

用于车间自动化形状和粗糙度测量的光学测量系统
光学测量系统IF-SensorR25被集成到生产线上，在测量μm-nm范围内的表面特征时提供高分辨率、可重复和可追踪的结果。因此，IF-SensorR25是一个平台，可以在生产线和测量实验室中使用相同的测量过程。
Specification
技术规格
| 通用规格 | |
|---|---|
|
测量标准 |
非接触，光学，立体三维，基于Focus Variation 自动变焦技术 |
|
定位量（Z） |
25 mm (自动) |
| 分辨率和技术参数 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
物镜放大倍数 |
|
10x |
20x |
50x |
2xSX |
4xAX* |
5xAX |
10xAX |
20xAX |
50xSX |
|
工作距离
|
mm |
17.5 |
16 |
10.1 |
34 |
30 |
34 |
33.5 |
20 |
13 |
|
横向测量范围 (X,Y) |
mm |
2 |
1 |
0.4 |
10 |
4.87 |
3.6 |
2 |
1 |
0.4 |
|
(X x Y) |
mm² |
4 |
1 |
0.16 |
100 |
23.72 |
13.03 |
4 |
1 |
0.16 |
|
垂直分辨率 |
nm |
100 |
50 |
20 |
3500 |
620 |
460 |
130 |
70 |
45 |
|
高度精度 (1 mm) |
% |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
|
最小测量表面粗糙度 (Ra) |
µm |
0.3 |
0.15 |
0.08 |
未知 |
未知 |
未知 |
0.45 |
0.25 |
0.15 |
|
最小测量表面粗糙度 (Sa) |
µm |
0.15 |
0.075 |
0.05 |
未知 |
未知 |
未知 |
0.25 |
0.1 |
0.08 |
|
最小测量半径 |
µm |
5 |
3 |
2 |
20 |
12 |
10 |
5 |
3 |
2 |
Applications
产品应用
探索更多关于光学三维计量的信息

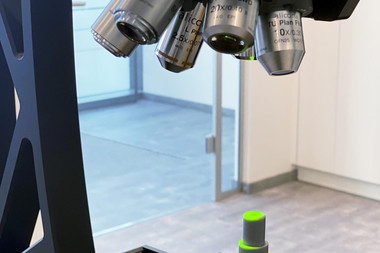

Focus-Variation
Focus-Variation是一种光学技术，用于进行高分辨率的三维表面测量。它的主要组成部分是一个包含各种透镜系统的精密光学系统，可以配备不同的目标。它将光学系统的小焦点深度与垂直扫描相结合，从焦点变化中提供地形和颜色信息。换句话说：它一次性提供表面的形状和粗糙度的信息，这使得它具有超强的效率。

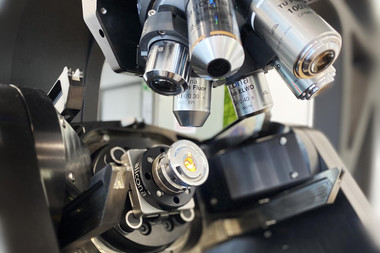

Vertical Focus Probing
垂直聚焦探测（VFP）是以使用部分光锥为基础的。从垂直表面漫反射的个别光线被镜头捕捉。超过90°的侧翼可以被可追溯地、可重复地和高分辨率地测量。以这种方式测量的垂直面可用于，例如拟合工件坐标系。
到目前为止，诸如汽车工业中的注射阀孔等几何形状很难用光学方法测量。对具有垂直表面的部件进行横向探测仅限于触觉测量系统、CT解决方案或复杂的定制解决方案。这种情况在垂直焦点探测中得到改变：基于面积测量，可以对整个表面的部件进行光学探测。
Real3D
Real3D技术提供
- 复杂部件几何形状的完整测量、
- 分析复杂的轮廓，测量平坦和弯曲的部件以及
- 形状偏差的验证
通过创建部件的数字孪生体，可以与CAD数据进行目标-实际的比较。
