ZEISS VoluMax 9 titan

450 kV级别的新标杆 用于电池模组的蔡司CT技术

ZEISS VoluMax 9 titan

450 kV级别的新标杆

用于电池模组的蔡司CT技术

用户友好的 CT Powerhouse
蔡司 VoluMax 9 titan

蔡司 VoluMax 9 titan 不仅将 450 kV 性能与出色的易用性相结合,而且是市场上同类产品中最紧凑、最坚固的系统。它提供与蔡司质量套件平台的无缝交互,以便在每一步实现整体 3D 软件集成。

其宽敞的内部空间可容纳尺寸达 590 x 700 毫米、重达 60 公斤的部件,而其 3k 探测器和 1,500 瓦的功率提供了卓越的穿透强度——所有这些都对于处理大型和密集的组件至关重要。

除此之外,蔡司 VoluMax 9 titan 还配备了快速而全面的服务包,可实现快速的投资回报和最短的停机时间。

ZEISS VoluMax 9 titan
功能、质量和易用性
优势一览

蔡司 VoluMax 9 titan 适用于各种对效率和质量要求较高的应用。它提供了一种可靠的方法,可以在许多行业中对非常致密的零件执行一致的缺陷检测。

借助完全集成的 Volume Inspect 软件,用户可以执行从扫描校准到报告生成的各种任务。即使对于操作工业计算机断层扫描仪的初学者来说,该软件也能确保在整个过程中有指导的工作流程,并在缺陷检查和单个组件的装配控制方面产生出色的结果。其各种功能使得确定主要 X 射线组件的状态、识别正确的 CT 扫描参数、获得重建的体积、立即接收 3D 视图以及执行关键评估变得容易。

ZEISS VoluMax 9 titan
紧凑的设计提供动力和质量保障

鉴于高质量电池对于BEV(纯电动汽车)的普及至关重要,电池行业建立在众多效率和质量要求的基础之上。蔡司VoluMax 9 titan提供了一种可靠的方法,能够以创新的方式将具有成本效益的性能和紧凑的设计相结合,对电池模组等高密度部件进行稳定高效的缺陷检测。

机器占地面积小,操作台集成在机柜中,且具有改良的上料系统,这些都有助于实现出色的灵活性。紧凑但宽敞的系统可以处理尺寸达590 × 700 mm的部件,巧妙利用可用空间。

即使在充满挑战的操作环境中,其坚固耐用的性能兼顾了长使用寿命和超短停机时间。高压发生器和上料系统都是由蔡司内部研发生产的,保证了零部件的可靠质量,全面助力客户提高生产力。发电机和移动系统都由蔡司内部开发和生产,保证了部件拥有可靠的质量,可全面提高生产力。

马路科技提供一整套出色的软硬件服务,不仅保持了低维护要求,还能在客户需要时迅速给予支持。由讲当地的技术服务人员和培训人员组成的团队随时准备好为您服务。

坚固的系统概念、高质量标准以及对快速周期时间的兼容性有助于显著提高生产力,为蔡司VoluMax 9 titan的用户带来快速投资回报。

宽大的电子推拉门便于处理大型部件,而自动轴定位则易于装卸。这种符合人体工程学的操作提高了舒适度和易用性。

机器根据蔡司品牌固有的高安全标准和组件质量设计,为您提供安全直接的用户体验。

要求苛刻的行业中的精密过程
典型应用概览


清晰的细节: 一系列蔡司软件解决方案支持自动三维扫描过程,以保证实现非常清晰的分析

3k探测器: 具有3,072 × 3,072像素的平板探测器可保证高分辨率扫描,以获得高精度的检测结果

450 kV的X射线管: 1,500 W的功率提供了扫描大型密集部件所需要的穿透强度,并可实现快速周期时间

系统/部件体积比: 时尚且宽敞,可容纳尺寸达590 × 700 mm的部件,如大型电池模组

便捷的系统设计: 移动系统和发电机由蔡司内部生产,操作员可以将一只脚放在系统上进行轻松装载

控制台位于机柜中: 集成到系统机柜中的操作控制台提高了易用性并节省了空间,不再需要额外的桌台

适用于线边/质量实验室的强大设备

虽然蔡司VoluMax 9 titan的首要特点是非常紧凑的设计,但为了保证高水平性能,其坚固的解决方案还包含其他功能。点击下图中的蓝点,进一步了解七个非常引人注目的产品特点。

ZEISS VoluMax 9 titan
VoluMax 9 titan

具体审视——
致密的部件,令人惊叹的细节

蔡司VoluMax 9 titan配有一个新的3k探测器,用于生成分辨率更高的三维体积数据集:更小更多的体素意味着可以对更小的缺陷进行更好地检测。

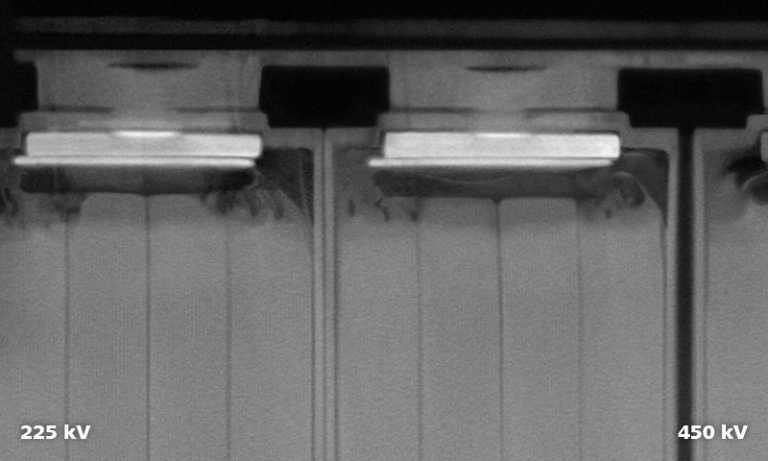

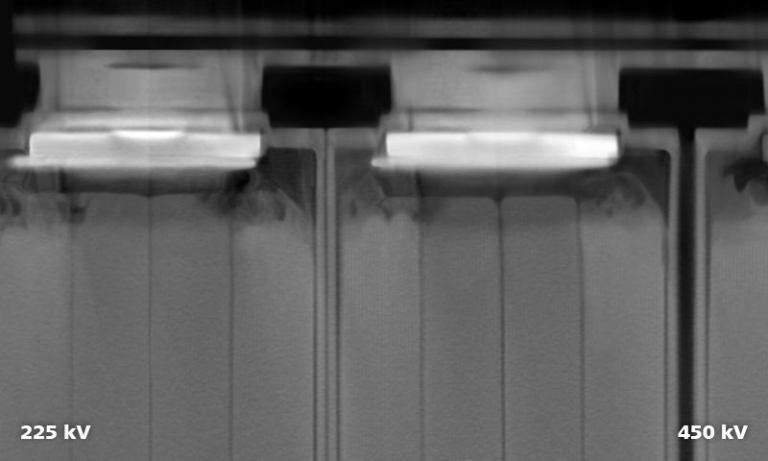

225kv与450kv的对比:使用225kv和450Kv技术扫描的电视模块图像对比。较小的体素尺寸使3k探测器能生成分辨率更高的扫描图像,以获得更清晰的渲染,即使是小部件也不成问题。

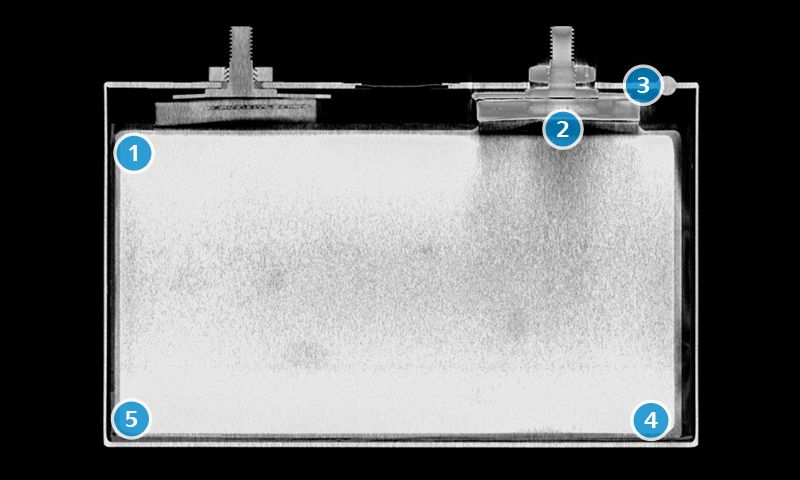

典型缺陷: 3k探测器可精准识别包括电极缺陷、堆栈对其错误和过度垂悬在内的问题,所有这些都是无损检测过程的一部分。 ①垂悬 ②突点和焊缝 ③外壳空隙 ④间隙测量 ⑤电极缺陷

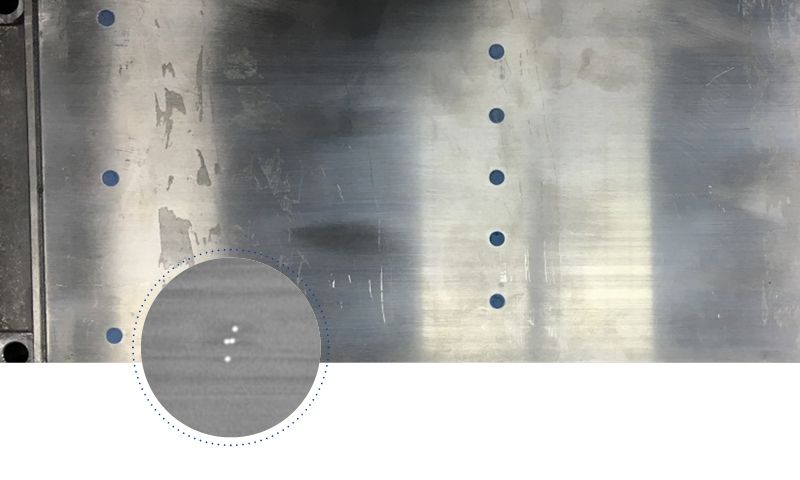

金属污染探测: 金属颗粒污染是一个关键的安全问题,在最终产品中必须避免。对电解槽中的金属颗粒进行细致可靠的检测,保证必要的质量
焊缝检测: 紧密的接缝和无措焊接对于电池的性能和安全性至关重要,而且随着越来越多的使用更薄的铝箔,情况更是如此。焊接质量必须通过高分辨率扫描来进行验证,其中模块可以保持完整
ZEISS VoluMax 9 titan
VoluMax 9 titan 設備規格​
尺寸(宽×高×厚)
2,750 mm × 2,350 mm × 1,750 mm
系统重量
13,500 kg
管电压和电流
450 kV, 3.3 mA
像素间距
139 μm
平板探测器
3,072 × 3,072 px
最大工件尺寸
Ø 600 × 700 mm
最大零件重量
60 kg

应用领域:电池模组

检测功能:对致密材料的无损检测和质量保证
